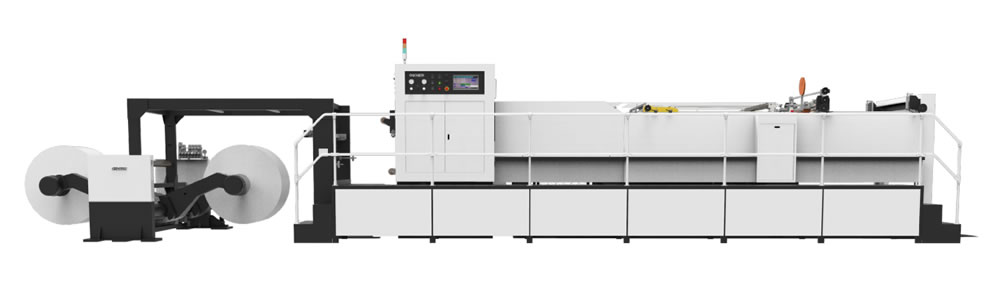

GD 伺服高精度双螺旋分切机
产品介绍：
伺服高精度双螺旋分切机采用进口与台湾的先进技术，本机电脑控制系统采用国际顶尖品牌伺服电机及AC变频器、输送带采用国际品牌、气动振动器采用国际品牌、电气系统采用施耐德与欧姆龙，使切纸速度更快且稳定；德国精密轴承及切断刀，切断精度高；轻触式电脑界面控制，操作简便；构造合理的反曲架，保证纸张的平坦，是目前造纸业及包装印刷业中普遍采用的纸品加工机械。
特点介绍：
1、采用进口交流伺服及PLC控制系统，使机器裁切速度更快、更准、更稳；
2、15寸人机画面的触屏，并具有自我故障诊断功能，使操作简单，便捷，
3、带反曲结构，使裁切出的纸张平坦、平整；
4、该机适用范围广，适用于卡纸、铜版纸、牛皮纸、文化纸、双胶纸、金银卡纸、烟酒包装纸等纸张；
5、切断面无毛边，无需再次修边可直接达到上胶印机标准，做到了省时、省料、省人。
技术参数：
|
GD1500-2 |
GD1500-4 |
GD1500-6 |
|
|
切纸形式 |
双回旋刀 |
双回旋刀 |
双回旋刀 |
|
纸张范围 |
60-550g/㎡ |
60-550g/㎡ |
60-550g/㎡ |
|
最大卷筒纸直径 |
1800mm |
1800mm |
1800mm |
|
最大卷筒纸张幅 |
1500mm |
1500mm |
1500mm |
|
切割长度范围 |
450-1450mm |
450-1450mm |
450-1450mm |
|
剖纸幅数 |
2 sheet |
2 sheet |
2 sheet |
|
切断精度 |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
|
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
|
|
最高裁切速度 |
350 cut/min |
350 cut/min |
350 cut/min |
|
最高进料速度 |
350 m/min |
350 m/min |
350 m/min |
|
最大堆纸板高度 |
1500mm |
1500mm |
1500mm |
|
气压源需求 |
0.8Mpa |
0.8Mpa |
0.8Mpa |
|
电压 |
380V/220V*50HZ |
380V/220V*50HZ |
380V/220V*50HZ |
|
机器重量 |
15600KGS |
17600KGS |
19600KGS |
|
满载功率 |
60kw |
60kw |
60kw |
|
外型尺寸 |
|
|
|
|
型号 |
GD1700-2 |
GD1700-4 |
GD1700-6 |
|
切纸形式 |
双回旋刀 |
双回旋刀 |
双回旋刀 |
|
纸张范围 |
60-550g/㎡ |
60-550g/㎡ |
60-550g/㎡ |
|
最大卷筒纸直径 |
1800mm |
1800mm |
1800mm |
|
最大卷筒纸张幅 |
1700mm |
1700mm |
1700mm |
|
切割长度范围 |
450-1450mm |
450-1450mm |
450-1450mm |
|
剖纸幅数 |
2 sheet |
2 sheet |
2 sheet |
|
切断精度 |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
|
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
|
|
最高裁切速度 |
350 cut/min |
350 cut/min |
350 cut/min |
|
最高进料速度 |
350 m/min |
350 m/min |
350 m/min |
|
最大堆纸板高度 |
1500mm |
1500mm |
1500mm |
|
气压源需求 |
0.8Mpa |
0.8Mpa |
0.8Mpa |
|
电压 |
380V/220V*50HZ |
380V/220V*50HZ |
380V/220V*50HZ |
|
机器重量 |
17600KGS |
19600KGS |
21600KGS |
|
满载功率 |
70kw |
70kw |
70kw |
|
外型尺寸 |
14*8.5*2.26m |
|
|
标准配置：
|
序号 |
名称 |
品牌型号 |
产地 |
|
1 |
电脑显示屏 |
10英寸彩色触摸屏 |
合资 |
|
2 |
滚珠丝杆 |
滚珠丝杆 |
中国 |
|
3 |
双齿条 |
收纸定位 |
中国 |
|
4 |
控制中心 |
德国倍福 |
德国 |
|
5 |
伺服驱动 |
德国路斯特 |
德国 |
|
6 |
伺服电机 |
|
合资 |
|
7 |
过载保护开关 |
施耐德 |
法国 |
|
8 |
继电器 |
施耐德 |
法国 |
|
9 |
接触器 |
施耐德 |
法国 |
|
10 |
空气开关 |
施耐德 |
法国 |
|
11 |
启动按钮 |
施耐德 |
法国 |
|
12 |
限位开关 |
施耐德 |
法国 |
|
13 |
液压泵 |
|
台湾 |
|
14 |
液压电磁阀 |
亿仕达 |
中国 |
|
15 |
气动比例阀 |
费斯托 |
德国 |
|
16 |
接近开关 |
松下 |
日本 |
|
17 |
轴承 |
|
日本 |
|
18 |
刀片 |
高速钢 |
德国技术 |
|
19 |
安全继电器 |
施耐德 |
法国 |
|
20 |
进纸变频电机 |
|
中国 |
|
21 |
进纸变频器 |
施耐德 |
法国 |
|
22 |
高速变频电机 |
|
中国 |
|
23 |
高速变频器 |
施耐德 |
法国 |
|
24 |
反弯曲减速刹车电机 |
|
中国 |
|
25 |
振动理纸减速电机 |
|
中国 |
|
26 |
隔离变压器 |
国产定制 |
中国 |
|
27 |
电源滤波器 |
国产定制 |
中国 |
|
28 |
波纹制动电阻箱 |
国产定制 |
中国 |
|
29 |
铝壳制动电阻 |
国产定制 |
中国 |
|
30 |
接近开关 |
德国图尔克 |
德国 |
|
31 |
行程开关 |
施耐德 |
法国 |
