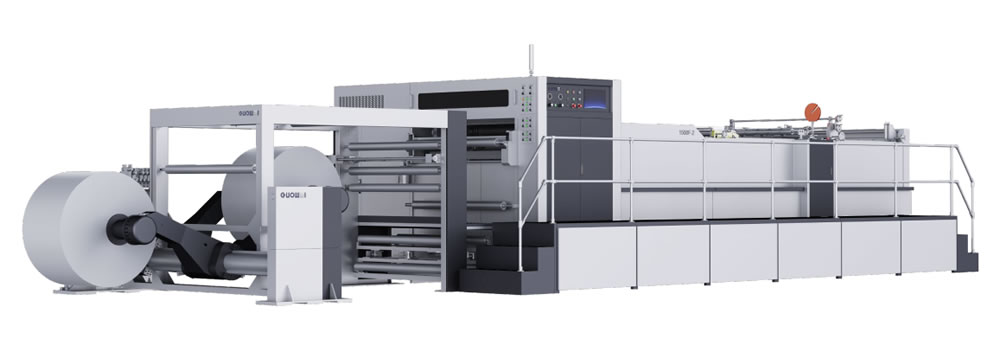

GW 伺服高精度单螺旋分切机
产品介绍：
伺服高精度单螺旋分切机采用进口与台湾的先进技术，本机电脑控制系统采用国际顶尖品牌伺服电机及AC变频器、输送带采用国际品牌、气动振动器采用国际品牌、电气系统采用施耐德与欧姆龙，使切纸速度更快且稳定；德国精密轴承及切断刀，切断精度高；轻触式电脑界面控制，操作简便；构造合理的反曲架，保证纸张的平坦，是目前造纸业及包装印刷业中普遍采用的纸品加工机械。
特点介绍：
1、采用进口交流伺服及PLC控制系统，使机器裁切速度更快、更准、更稳；
2、10寸人机画面的触屏，并具有自我故障诊断功能，使操作简单，便捷；
3、带反曲结构，使裁切出的纸张平坦、平整；
4、该机适用范围广，适用于卡纸、铜版纸、牛皮纸、文化纸、双胶纸、金银卡纸、烟酒包装纸等纸张。
技术参数：
|
型号 |
GW1400-2 |
GW1400-4 |
GW1400-6 |
|
切纸形式 |
单回旋刀 |
单回旋刀 |
单回旋刀 |
|
纸张范围 |
60-550g/㎡ |
60-550g/㎡ |
60-550g/㎡ |
|
最大卷筒纸直径 |
1800mm |
1800mm |
1800mm |
|
最大卷筒纸张幅 |
1400mm |
1400mm |
1400mm |
|
切割长度范围 |
450-1450mm |
450-1450mm |
450-1450mm |
|
剖纸幅数 |
2 sheet |
2 sheet |
2 sheet |
|
切断精度 |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
切断长度 ≤1000mm: 0.5mm |
|
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
切断长度 >1000mm: 0.05% |
|
|
最高裁切速度 |
300 cut/min |
300 cut/min |
300 cut/min |
|
最高进料速度 |
300 m/min |
300 m/min |
300 m/min |
|
最大堆纸板高度 |
1500mm |
1500mm |
1500mm |
|
气压源需求 |
0.8Mpa |
0.8Mpa |
0.8Mpa |
|
电压 |
380V/220V*50HZ |
380V/220V*50HZ |
380V/220V*50HZ |
|
机器重量 |
13800KGS |
15600KGS |
18000KGS |
|
满载功率 |
26kw |
26kw |
30kw |
型号
GW1700-2
GW1700-4
GW1700-6
切纸形式
单回旋刀
单回旋刀
单回旋刀
纸张范围
60-550g/㎡
60-550g/㎡
60-550g/㎡
最大卷筒纸直径
1800mm
1800mm
1800mm
最大卷筒纸张幅
1700mm
1700mm
1700mm
切割长度范围
450-1670mm
450-1670mm
450-1670mm
剖纸幅数
2 sheet
2 sheet
2 sheet
切断精度
切断长度
≤1000mm: 0.5mm
切断长度
≤1000mm: 0.5mm
切断长度
≤1000mm: 0.5mm
切断长度
>1000mm: 0.05%
切断长度
>1000mm: 0.05%
切断长度
>1000mm: 0.05%
最高裁切速度
300 cut/min
300 cut/min
300 cut/min
最高进料速度
300 m/min
300 m/min
300 m/min
最大堆纸板高度
1500mm
1500mm
1500mm
气压源需求
0.8Mpa
0.8Mpa
0.8Mpa
电压
380V/220V*50HZ
380V/220V*50HZ
380V/220V*50HZ
机器重量
15800KGS
17600KGS
20000KGS
满载功率
30kw
30kw
34kw
标准配置：
序号
名称
品牌型号
产地
1
电脑显示屏
FLEXEN 10英寸彩色触摸屏
合资
2
滚珠丝杆
滚珠丝杆
中国
3
双齿条
太阳轮收纸定位
中国
4
控制中心
汇川 PLC
中国
5
伺服驱动
汇川 PLC
中国
6
伺服电机
汇川 PLC
中国
7
过载保护开关
施耐德
法国
8
继电器
施耐德
法国
9
接触器
施耐德
法国
10
空气开关
施耐德
法国
11
启动按钮
施耐德
法国
12
限位开关
施耐德
法国
13
液压泵
台湾
14
液压电磁阀
亿仕达
中国
15
气动比例阀
SMC
日本
16
减速机
大速
中国
17
接近开关
松下
日本
18
刀头轴承
FAG
德国
19
刀片
高速钢
德国技术
20
安全继电器
施耐德
法国
